上装式全通径偏心半球阀

        产品简介：
上装式全通径偏心半球阀是我公司技术人员经过多年的精心研制而开发的新型偏心半球阀，采用了上装卧式结构，使该产品正真实现阀门在线维修，拆下阀盖即可更换阀瓣密封圈，装上阀盖无须调整即可回复原状。全通径设计使该产品达到了最大流量，从而提高了管网的输送能力，使系统更加节能。
        性能特点：
1、设计新颖、结构简单、密封可靠、外形美观。
2、启闭迅速(旋转90°)，力矩小，操作轻快。
3、密封副与阀轴有一定的轴线偏心距，所以启闭时球面与阀座快速接触与脱离，摩擦系数小，使用寿命长。
4、阀瓣与阀座在偏心的作用下，使密封副产生与尽力而实施密封，使用过程中对密封副所产生的微量磨损能够自动补偿、密封性能好。
5、机构新颖合理，可真正实现阀门的在线维修，提高了阀门的使用寿命。
6、上装式全通径偏心半球阀是全通径设计，流量大，流阻小，高效节能。
        工作原理：
蜗轮传动偏心半球阀通过转动手轮经过蜗轮副等机构减速，带动阀轴、球体作90°范围内的旋转，达到截断。连通或调节流量的目的。电动偏心半球阀由点电动装置经蜗轮减速机或直接带动阀轴、球体作90°范围内的旋转，从而达到启闭的目的。气动偏心半球阀由气动装置经过连杆或齿轮带动阀轴、球体作90°范围的旋转，从而达到启闭的目的。无论涡轮传动、电动还是气动， 阀门的关闭或开启位置均有限位机构限位，并有指示器显示球体的开度状态。
        球阀型号编制方法：

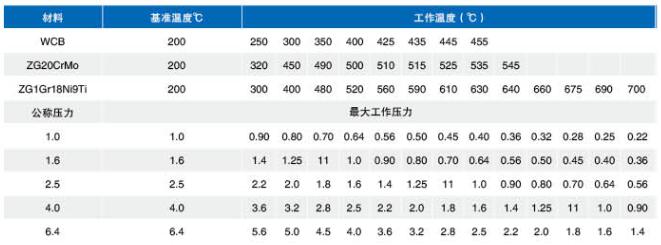

        国际钢制球阀的压力 温度等级表（GB/T9131-88）

美标压力-温度额定值（ANSI B16.5a-1992）

球阀流量特性

确定球阀通径的系数(Cv)
