双向橡胶密封蝶阀（法兰型、伸缩型、对夹式)

        产品简介：
我厂生产的双向橡胶密封蝶阀，严格按照GB/T1228标准设计和制造，法兰连接符合GB/T17241.6标准，结构长度符合GB/T12221标准，阀门的检验和试验严格执行GB/T13927标准。该产品经受了长期的实用考验，产品性能已处于国内外领先水平，可广泛适用于给排水、石油、电力、市政建设等工业管道上作截断或调节介质流量用。

        产品特点：
1、具有双向密封性能，特别适用于介质既具有正向流动要求，又具有反向流动要求的工况。
2、采用双偏心密封机构，关闭时具有越关越紧的功能，密封性能可靠。
3、阀体、蝶板主体材料为球墨铸铁、密封副材料为不锈耐酸钢和丁晴耐油橡胶配对，使用寿命长。
4、阀轴采用半轴结构，蝶板采用桁架结构，强度高、过流面积大、流阻小、节省能源。
5、蜗轮传动装置为全密封型，可长期浸泡水中使用、且运转灵活。
6、对于地下卧式安装的管网蝶阀，具有全国独一无二的上显示同步显示机构，可从操作方向观察阀门关闭或开启状态；根据安装位置的需要，用户同样可选用全国独一无二的双向同步显示机构，可从操作方向或侧面同步观察阀门的关闭或并启状态。(注:用户如需要双向同步显示的，请在合同中注明。)
7、伸缩型双向密封蝶阀的伸缩部分既可自由伸缩，也可固定限位，可随工况需要而定。
8、橡胶密封圈既可定位于阀体上，也可位于蝶板上，可适用不同特点的介质，供用户选择。

        工作原理：
蜗轮传动双向密封蝶阀(包括法兰型、伸缩型、对夹式)通过转动手轮(或推柄方头)经蜗轮副等结构减速，帯动阀轴、蝶板作90º范围内的旋转，达到截断、连通或调节流量的目的。电动双向密封蝶阀由电动装置经蜗轮減速或直接带动阀轴、蝶板作90º范围内的旋转，从而达到启闭的目的。无论是蜗轮传动还是电动，阀门的关闭或开启位置均有限位机构限位，并有指示机构同步显示蝶板的开度状态。

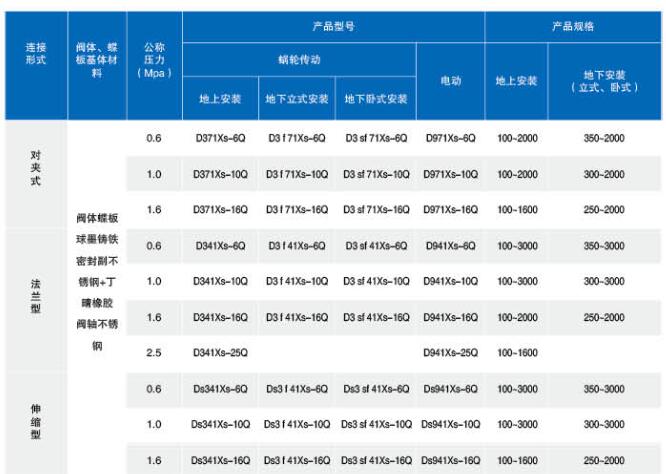

        产品型号及主要零配件：

        订货需知：
1、电动双向橡胶密封蝶阀有普通及防爆两种，需方订货时请注明。
2、涡轮蜗杆驱动蝶阀，用户如果需要双向同步显示的，请在合同中注明。
3、需方若要用超越现有操作方式、规格、尺寸及材料范围的双向金属密封蝶阀，本厂也可単独设计制作，但必须在订货合同中注明。


        产品技术参数：

        蝶阀流量特性：

        蝶阀流量系数及流阻系数表：

        蝶阀型号编制方法：

        蝶阀站脚安装尺寸：

        蝶阀站脚的配置：

        蝶阀外形连接尺寸：
