一、型号标准示例
二、选择
公称通径：25~1000mm 公称压力：PN≤4MPa 适用温度范围：t≤450℃
选择补偿器时应以公称通径为准，设计管道补偿应以参数表相同，对于腐蚀性比较严重的场合宜选用全不锈钢，对于伸缩不频繁无腐蚀的场合可选用碳钢。
对于使用超压力范围和介质温度的产品，公司可以代为设计。
三、补偿器在工作压力所产生的摩擦力计算方式
Pm=Pn·μ·π·D·B·a·10（牛顿）
式中：Pn:管道在工作时的压力Pa
μ:填料与芯管的摩擦系数0.1
D：补偿器伸缩管的外径cm
B：密封部位的填料长度cm
a：常熟，当Dn≤400cm时，a=2
当Dn≥400cm时，a=1.75
四、新型套筒补偿器的工作原理
在弹簧的作用下，使密封填料在特殊的结构中始终处于被压紧状态，从而管道中的液体或气体介质无泄露；密封填料的选择精良，使产品有较长的使用寿命。
五、技术参数
|
公称通径DN
|
配管外径D
|
伸缩补偿器△Lmax
|
安装外径D外
|
安装长度L
|
拉紧螺栓在0.16Mpa表压下的摩擦力
|
理化重量kg
|
|
25
|
32
|
-50+100=150
|
100
|
750
|
32
|
13.5
|
|
32
|
38
|
-60+90=150
|
120
|
840
|
36
|
15.2
|
|
36
|
42
|
-60+140=100
|
135
|
840
|
40
|
16.3
|
|
39
|
45
|
-60+140=100
|
135
|
840
|
44
|
19.40
|
|
50
|
57
|
-60+140=100
|
150
|
840
|
51
|
21.10
|
|
55
|
60
|
-60+140=100
|
150
|
840
|
59
|
23.35
|
|
65
|
73
|
-80+120=200
|
160
|
840
|
63
|
25.01
|
|
70
|
76
|
-80+120=200
|
160
|
840
|
69
|
26.43
|
|
80
|
89
|
-80+120=200
|
185
|
840
|
77
|
37.55
|
|
100
|
108
|
-100+150=250
|
220
|
850
|
150
|
42.14
|
|
125
|
133
|
-100+150=250
|
235
|
850
|
230
|
55.71
|
|
150
|
159
|
-100+150=250
|
260
|
850
|
349
|
59.95
|
|
175
|
194
|
-100+150=250
|
310
|
850
|
475
|
94.78
|
|
200
|
219
|
-100+200=300
|
335
|
975
|
620
|
120.11
|
|
225
|
245
|
-100+200=300
|
340
|
975
|
751
|
178.33
|
|
250
|
273
|
-100+200=300
|
390
|
975
|
974
|
209.45
|
|
300
|
325
|
-140+210=350
|
440
|
1080
|
1401
|
260.15
|
|
350
|
377
|
-140+210=350
|
500
|
1080
|
1919
|
324.76
|
|
400
|
426
|
-140+260=400
|
565
|
1170
|
2502
|
381.33
|
|
450
|
478
|
-140+260=400
|
615
|
1170
|
3170
|
391.75
|
|
500
|
529
|
-140+260=400
|
670
|
1170
|
3900
|
429.44
|
|
600
|
630
|
-180+270=450
|
780
|
1280
|
5620
|
551.77
|
|
700
|
720
|
-180+270=450
|
895
|
1280
|
7670
|
596.74
|
|
800
|
820
|
-220+280=500
|
1010
|
1380
|
8520
|
635.21
|
|
900
|
920
|
-220+280=500
|
1110
|
1380
|
9620
|
716.52
|
|
1000
|
1020
|
-220+280=500
|
1220
|
1380
|
10500
|
781.73
|
参数
|
DN
|
25
|
32
|
36
|
40
|
50
|
57
|
65
|
70
|
80
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
D
|
31
|
37
|
41
|
44
|
56
|
59
|
72
|
75
|
87
|
106
|
131
|
157
|
192
|
217
|
243
|
270
|
322
|
373
|
422
|
476
|
525
|
626
|
720
|
|
B
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
85
|
85
|
85
|
85
|
85
|
85
|
85
|
使用安装
1、本套筒补偿器与管道焊接时，管道连接处应进行坡口，焊接后按压力容器要求进行探伤，并进行水压试验，试验时应调整密封压紧部件至无泄露，各部件受力应一致，使用力矩扳手为好。
2、滑动支架和固定支架根据设计安装，为保证管道无侧向位移而沿轴向伸缩，补偿器一般应安装在固定支架的近旁，并应在活动侧设导向支架，在管道转弯处，必须安装固定支架。
3、补偿器的保温防水结构可与管道相同，但对伸缩不可产生的束力。
4、如果在安装时，不慎把内管拉出，应重新组装并试验合格后方能在官路上安装。
5、本补偿器在各种气温下，均可按zui大安装长度Lmax安装，不需预拉或预压，安装时，套管松动长度尺寸错位，可将套管推进或拉出，准压紧后再安装。

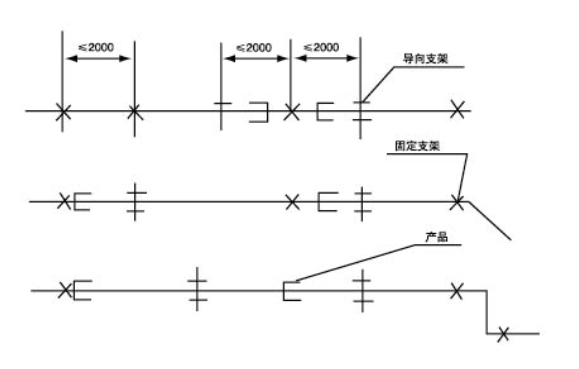

6、一般安装方式见下对简图：
